線束自動生產線
- 產品分類：線束連接器
- 創建時間：2023-11-22 11:27:26
- 瀏覽次數：0次
應用領域:汽車連接器線束行業特點：1. 操作簡單，自動化程度高，為企業提高產品質量的同時節省了勞動力。2. 整線采用三菱PLC總線控制、光纖通信，性能穩定。3. 觸摸屏操作方式。4.配備True Soltec壓力管理系統，線材生產過程中實時監控，外被剝線長度檢測&線序CCD檢測，線材激光標記、貼標檢測、芯線撥線長度檢測；打端子檢測、膠殼組裝檢測， 優勢：設備采用標準機構單個模組化組裝調試，機構組裝...
線束自動生產線
應用領域:
汽車連接器線束行業
功能：
可完成線材產品零部件自動上料；送線，裁線&裝載具；激光標記、線材貼標；、CCD檢測線材角度、線頭剝皮、線材搓直、剝芯線、 CCD檢測芯線尺寸、不良剪切、線材滴油打端子、打端子檢測、組裝膠殼及檢測、不良剪切線頭、線材掉頭、線頭剝皮、線材搓直、剝芯線、 CCD檢測芯線尺寸、不良剪切、線材打端子、打端子檢測、組裝膠殼及檢測、不良剪切線頭、成品線材檢測、電測、不良品工站排出、成品激光標刻、成品線材排出。
特點：
1. 操作簡單，自動化程度高，為企業提高產品質量的同時節省了勞動力。。
2. 整線采用三菱PLC總線控制、光纖通信，性能穩定。
3. 觸摸屏操作方式。
4.配備True Soltec壓力管理系統，線材生產過程中實時監控，外被剝線長度檢測&線序CCD檢測，線材激
光標記、貼標檢測、芯線撥線長度檢測；打端子檢測、膠殼組裝檢測，優勢：設備采用標準機構單個模組化組裝調試，機構組裝精密保證產品質量。
機臺功能/需求/標準件：
1；機臺功能 |
Cycle Time： | 機臺C/T≤3.7秒 |
良率： | >98 % ；驗收時。（要求來料是100%良品情況下） |
稼動率： | > 85%；不含放料時間 |
2；需求： |
氣壓: | 4-7kgf/cm2 | 開發週期： | 120天 |
電壓： | AC 220V單相（需帶安全接地） |
|
|
3；標準件品牌： |
PLC： | 三菱 | 氣 缸： | SMC |
光纖： | Panasonic/KEYENCE | 電磁閥： | SMC |
感應器： | Panasonic/OMRON | 滑軌滑塊： | HIWIN |
伺服： | Panasonic(松下) | 觸控式螢?zāi)唬?/span> | WEINVIEW |

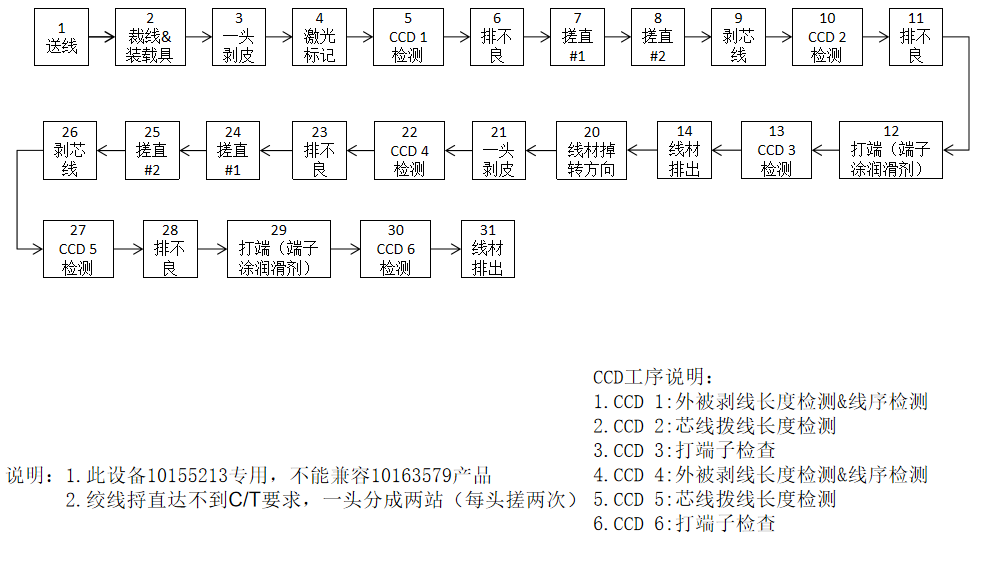

工藝流程說明
